รายละเอียดสินค้า

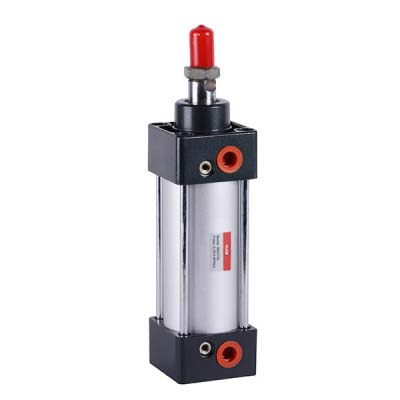

กระบอกลม รุ่น SC กระบอกสูบสี่เสาเหล็กรั้ง
Standard cylinder SC Series
*ทางเราจำหน่ายยี้ห้อ BLCH, Airtac, Pneumax, Semax, SMC, NAB, SNS, SFC, chelic, festo, yuken(แล้วแต่ลูกค้าระบุมา)
SC/SU □ x □ - S
SC:Standard double action type (draw bar type)
SU:Standard type (built-in rod)
SCD: Double axie type standard cylinder
SCJ: Two axis adjustable standard cylinder		 Bore size  X  Stroke   Blank : no magnetic
S : with magnetic


Specification
Bore size(mm) 32 40 50 63 80 100
Action Double-Acting type
Fluid Air(be filtered by 40 micro colander)
Pressure range 0.1-0.9Mpa(1～9Kgf/cm2)
Proof pressure 1.35Mpa(13.5Kgf/cm2)
Temperature range   – 5～70℃
Cushion type Adjustable
Adjustable cushion stroke(mm) 24 32
Port size 1/8″ 1/4″ 3/8″ 1/2″
Body material Aluminium alloy


Cylinder Stroke
Bore size(mm) Standard Stroke(mm) Max. Stroke(mm) Available stroke up to(mm)
32 25  50  75  100  125  150  175  200  250  300  350  400  500 1000 2000
40 25  50  75  100  125  150  175  200  250  300  350  400  500  600  700  800 1200 2000
50 25  50  75  100  125  150  175  200  250  300  350  400  500  600  700  800  900  1000 1200 2000
63 25  50  75  100  125  150  175  200  250  300  350  400  500  600  700  800  900  1000 1500 2000
80 25  50  75  100  125  150  175  200  250  300  350  400  500  600  700  800  900  1000 1500 2000
100 25  50  75  100  125  150  175  200  250  300  350  400  500  600  700  800  900  1000 1500 2000
125 25  50  75  100  125  150  175  200  250  300  350  400  500  600  700  800  900  1000 1500 2000
160 25  50  75  100  125  150  175  200  250  300  350  400  500  600  700  800  900  1000 1500 2000

Sensor switch (ใช้กับ SC/ SU รุ่นมีแม่เหล็ก)
Bore size 32 40 50 63 80 100 125 160
Magnetic switch CS1-F    CS1-U
Switch holder F-50 F-63 F-100 F-125 F-160

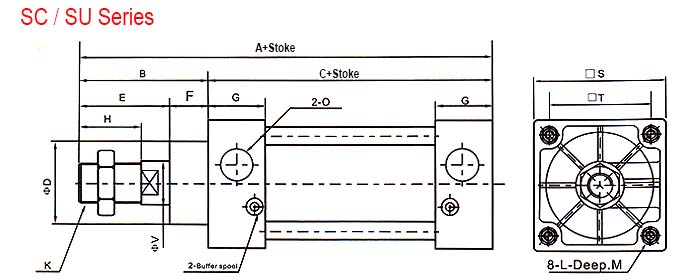

Dimension
SC_SU_Space_info
Bore size(mm) A A1 A2 B C D E F G H K K O S T V
32 140 187 182 47 93 28 32 15 27.5 22 M10X1.25 M6X1 G1/8 45 33 12
40 142 191 185 49 93 32 34 15 27.5 24 M12X1.25 M6X1 G1/4 50 37 16
50 150 207 196 57 93 38 42 15 27.5 32 M16X1.5 M6X1 G1/4 62 47 20
53 153 210 199 57 96 38 42 15 27.5 32 M16X1.5 M8X1.25 G3/8 75 56 20
80 183 258 243 75 108 47 54 21 33 40 M20X1.5 M10X1.25 G3/8 94 70 25
100 189 264 249 75 114 47 54 21 33 40 M20X1.5 M10X1.25 G1/2 112 84 25
125 242 339 314 96 146 60 64 32 40 54 M27X2 M12 G1/2 140 110 32
160 328 480 441 152 176 70 99 53 45 72 M36X2 M16 G1/2 180 145 40
200 343 – – 154 189 75 99 55 50 72 M36X2 M16 G1/2 220 180 40
250 384 – – 189 195 95 119 70 50 84 M42X2 M20 G1/2 280 225 50
320 431 – – 221 210 110 136 85 55 96 M48X2 M24 G3/4 350 280 60
เงื่อนไขอื่นๆ
Tags
กระบอกลม 1/8" 1/4" 3/8" 1/2" Forz_Pneumatic
